掃一掃關注我們掃一掃關注我們掃一掃關注我們掃一掃關注我們儲能系統和電網電能的電之所以能雙向轉換，是因?yàn)閾碛袃?chǔ)能變流器，簡稱PCS，儲能變流器是儲能系統核心器件，相當于人體的心臟。
儲能變流器的主要作用有兩個，一是把電池的直流電逆變成交流電，輸送給電網或者給交流負荷使用;二是把電網的交流電整流為直流電，給電池充電，是儲能系統與電網或微網實現電能雙向流動的核心部件。
儲能變流器由功率、控制、保護、監控等軟硬件組成，其主要功能包括平抑功率、信息交互、元件保護等，PCS決定了輸出電能質量和動態特性，也很大程度影響了電池使用壽命。

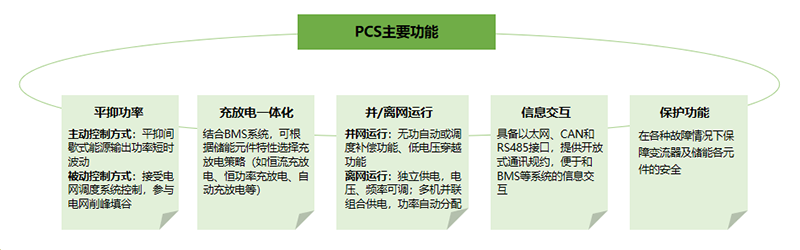

圖1 儲能變流器(PCS)的主要功能
在儲能變流器中，材料成本占比約93%，其中占比最高的是結構件(約為25%)，其次是IGBT(約為15%)和變壓器、電感器等磁性器件(15%)。
儲能變流器上游行業市場競爭較為充分，除IGBT仍以進口為主外，其他主要電力電子元器件基本實現國產化。結構件、輔助材料的成本主要為其材料成本，主要受大宗商品價格波動影響。

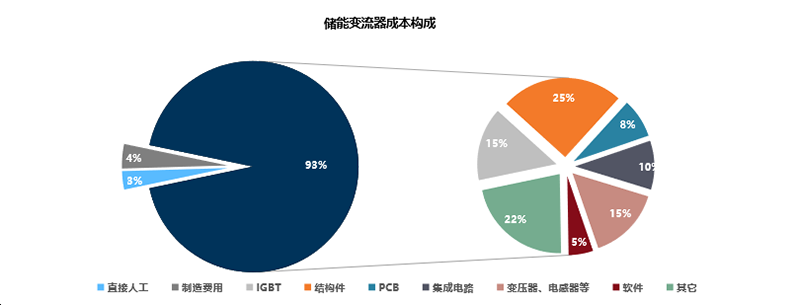

圖2 儲能變流器(PCS)的成本構成
儲能變流器(PCS)根據不同應用場景可分為家庭戶用、工商業 和大型儲能電站三大類，分別對應小(微型)、中(組串式)、大(集中式)：
微型儲能變流器與戶用光伏結合使用，相應的儲能系統主要作為備用電源，在電網斷電的時候應急供電，國內市場目前需求較少。
組串式儲能變流器多用于工商業分布式光伏發電站，隨著全國各地峰谷價差不斷加大及國家政策支持，未來市場潛力較大。
集中式儲能變流器多應用于發電側，電網側的配套儲能系統中，相應市場需求也更多，此類儲能系統多參與調峰、調頻等電網服務。

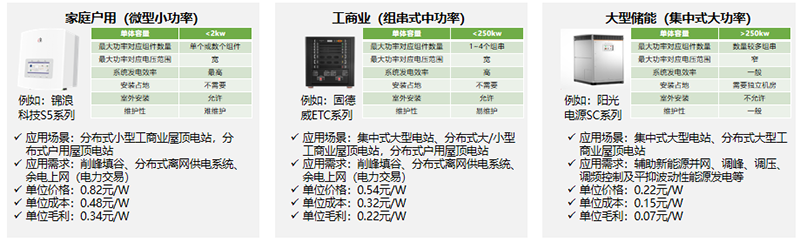

圖3 儲能變流器(PCS)技術方案
隨著儲能裝機量的提升，儲能變流器的市場規模也隨之提高。行業專家表示中國儲能變流器新增市場規模從2018年的1億多躍升至2022年的45億元，未來預計2027年有望突破700億元。
儲能變流器每年新增銷量增長迅速，尤其在2020年，增速超過340%。隨著儲能市場化發展逐步走向成熟，未來五年專家保守預測復合增長率在50%。
圖4 中國儲能變流器(PCS)市場規模預測
我國儲能變流器制造企業主要分布在華南、華東地區，其中，廣東儲能變流器制造企業數量最多，占比約39%;其次是江蘇、安徽，企業數量占比分別為13%、11%。
目前儲能變流器PCS賽道主要有兩類參與者：1)主要發力儲能PCS的企業，例如科華、索英電氣、盛弘股份等，有技術和經驗優勢。2)光伏逆變器企業，如陽光、固德威等，有渠道和品牌優勢。

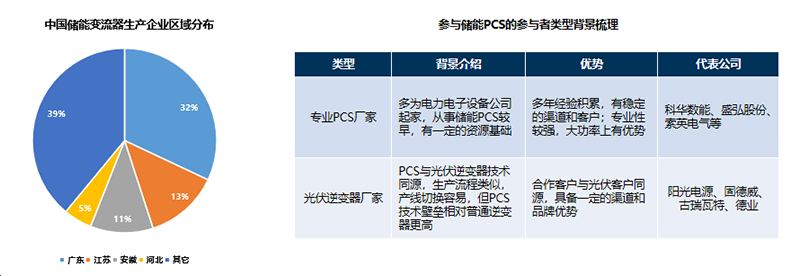

圖5 中國儲能變流器(PCS)相關企業區域集散性及出身背景
我國儲能變流器行業處于發展前中期，目前生產廠商約有60余家，隨著市場需求的逐步釋放，來自光伏逆變器、儲能系統集成商、電網側輸配電設備等多領域廠商未來均有意進入PCS行業。
目前主流儲能變流器廠商大部分主業均生產光伏逆變器，行業格局也高度近似，且銷售渠道高度重合：儲能變流器與光伏逆變器在技術原理、應用場景、上下游方面具有高度重合性，對于原光伏逆變器廠商而言，儲能業務是純?cè)隽繕I(yè)務。
2022年度，國內市場中，儲能PCS出貨量排名前十位的中國儲能PCS提供商，依次為：上能電氣、科華數能、索英電氣、陽光電源、匯川技術、南瑞繼保、盛弘股份、禾望電氣、智光儲能和平高集團。
2022年度，全球市場中，儲能PCS出貨量排名前十位的中國儲能PCS提供商，依次為：陽光電源、科華數能、上能電氣、古瑞瓦特、盛弘股份、南瑞繼保、固德威、索英電氣、匯川技術和首航新能源。

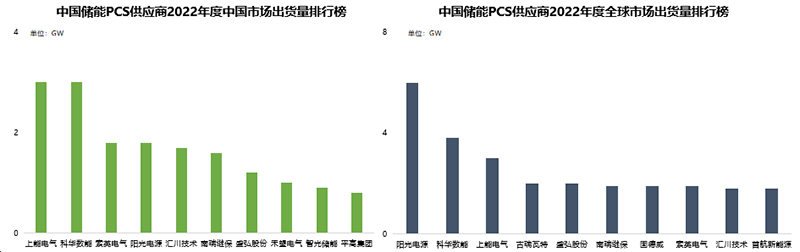

圖6 儲能變流器(PCS)供應商出貨量排名
總體競爭態勢及未來發展趨勢：行業短期競爭程度較低，但長期將面臨來自?xún)?chǔ)能行業各細分領域的競爭壓力，目前中國市場儲能變流器市場呈現出頭部化趨勢。未來，隨著光伏等可再生能源占比的持續提升，儲能技術的進步推動儲能系統成本不斷降低，儲能經濟性顯現，行業將進入快速增長階段。儲能變流器將受益于電化學儲能裝機的快速增長，儲能變流器生產廠商將持續享受市場快速擴張紅利。
